一、防火玻璃幕墻的設計規范：

在建筑設計中，因建筑的高度、使用性能、重要性和火災撲救難度等，把建筑分為一級、二級、三級、四級的耐火等級，建筑越高、越重要的建筑的耐火等級要求就越高，耐火等級一級為最高。不同耐火等級的建筑，其防火分區的面積也不相同。

按照《建筑設計防火規范》的防火防煙等要求，在避難層、步行街、中庭等位置，必要時，必須采用防火玻璃幕墻，以防止火勢的蔓延，阻止竄煙，以保證疏散及避難的安全性。

    與防火玻璃幕墻有關的規范主要有：《建筑設計防火規范》GB50016-2014（2015年5月1日起實施）、《建筑用安全玻璃》第一部分《防火玻璃》GB15763.1-2009、《鋼結構防火涂料》GB14907-2002、《建筑鋼結構防火技術規范》CECS200-2006等。

二、防火玻璃幕墻的定義及性能要求：

防火玻璃幕墻系統，由防火玻璃、防火鋼框架、防火五金及防火密封材料等組成，能有效控制建筑物火災蔓延至相鄰區域的時間，且耐火時間不低于消防規范要求的不燃性墻體。

耐火完整性，在標準耐火試驗條件下，建筑分隔構件當其一面受火時，能在一定時間內，防止火焰和煙霧穿透或背面竄火的能力。

耐火隔熱性，在標準耐火試驗條件下，建筑分隔構件當其一面受火時，能在一定時間內，控制其背火面平均溫度及最高溫度不超過某個溫度值，以達到防熱輻射的效果。

三、防火玻璃幕墻的技術要點及難點

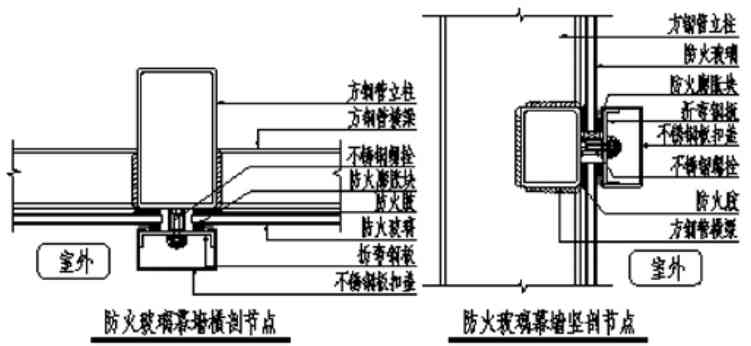

防火玻璃幕墻的概念 防火玻璃幕墻，我們一般稱之為防火玻璃幕墻系統或防火玻璃隔斷系統。防火玻璃幕墻系統應由鋼框架、防火玻璃、阻燃密封膠條、阻燃密封膠、鋼制連接件及五金組成，其連接鋼框架的錨固件不應采用改性環氧樹脂為錨固藥劑的化學螺栓，應采用機械錨固類型的錨栓連接。防火玻璃幕墻的典型節點如下圖：

防火玻璃幕墻的鋼立柱應設置為垂吊受拉式，應避免采用坐立承壓式，以避免在火情時受壓失穩，進而導致倒塌、破壞。采用垂吊受拉式鋼立柱的防火玻璃幕墻系統，鋼型材一般是不需要做防火涂料處理的。

鋼結構表面的鍍鋅層或氟碳面漆等表面防護，不影響其鋼結構的防火性能。應注意，鋁合金龍骨是不耐火的，防火玻璃幕墻的耐火極限一般要求不小于1.00小時，在鋁合金龍骨表面噴涂防火涂料，是無法滿足防火要求的。國外有個別國家的防火玻璃幕墻，直接用鋁合金型材做防火幕墻的支撐骨架，在鋁合金龍骨內填充特殊的物質，但工藝復雜，成本高昂，在國內極少使用。

一般情況下，防火玻璃板塊的面積越小，越容易滿足一定時間的耐火極限要求，同理，防火玻璃板塊的面積越大，越不容易滿足一定時間的耐火極限要求。

四、防火玻璃幕墻的玻璃種類：

防火玻璃幕墻采用防火玻璃。防火玻璃分為A類和C類。A類防火玻璃有耐火隔熱性和耐火完整性的相關要求，C類防火玻璃只有耐火完整性的相關要求。防火玻璃主要有復合防火玻璃、灌漿防火玻璃、單片防火玻璃。其中，A類防火玻璃有復合防火玻璃、灌漿防火玻璃，單片防火玻璃如銫鉀防火玻璃，屬于C類防火玻璃。

五、非隔熱防火玻璃幕墻的相關要點：

只有耐火完整性要求，沒有耐火隔熱性要求的防火玻璃幕墻系統，一般采用鋼制明框支撐的結構形式，其鋼立柱采用垂吊受拉式。一般采用單片防火玻璃、以及采用單片防火玻璃與鋼化玻璃組合的夾膠防火玻璃或中空防火玻璃等。  對采用單片防火玻璃或由其組成的夾膠或中空玻璃的只有耐火完整性要求的防火幕墻，其鋼龍骨不應采用防火涂料。在火情時，玻璃受火面溫度急劇升高，玻璃受熱而熱脹，玻璃向受火側鼓起，玻璃很快形成大肚子。這時，沒有防火涂料的鋼型材，因受火側的溫度急劇升高，鋼材在受火一側也受熱而熱脹，并向受火側鼓起，鋼架也將形成大肚子，從而達到了變形的協調。  當火情到了一定的時間，受火側和背火側的溫度相近時，玻璃和鋼型材因內外的熱應力達到平衡，他們的大肚子又慢慢收回去，進而達到了新的變形協調，且鋼立柱處于垂吊受拉狀態，鋼立柱不會失穩，從而達到了整幅防火幕墻的耐火完整性的效果。  如果鋼材涂刷了防火涂料，玻璃要向受火側鼓起，而鋼材卻因有防火涂料而巍然不動，無法達到變形的協調性，防火玻璃無法自由變形，防火玻璃很快就破壞。

怎樣采用C類玻璃來滿足A類玻璃的耐火隔熱要求？具有耐火隔熱性和耐火完整性要求的防火玻璃幕墻系統，根據GB50016-2014條款規定選用具有耐火完整性的非隔熱防火玻璃幕墻代替時，應設置自動噴水滅火系統進行保護。自動噴水滅火系統一般安裝在幕墻的室內側。

六、隔熱防火玻璃幕墻的相關要點

具有耐火隔熱性和耐火完整性要求的防火玻璃幕墻系統，一般分為甲級、乙級、丙級，其耐火隔熱性和耐火完整性分別為不小于1.50h、1.00h、0.50h，應采用全明框玻璃幕墻的支承形式，其鋼立柱采用垂吊受拉式。玻璃采用復合防火玻璃。復合防火玻璃是由浮法玻璃（或半鋼化玻璃、鋼化玻璃）和防火膠夾層組成的。火情時，因受火面玻璃遇到高溫后很快就炸裂了，防火膠夾層慢慢發泡膨脹，最大可以發泡膨脹約十倍。復合防火玻璃固定在鋼結構明框支承結構的槽口內，雖玻璃的防火膠夾層受熱膨脹，但受火面玻璃遇到高溫后很快就炸裂了，因而明框槽口內防火玻璃防火膠夾層會向已破碎的面板等沒有約束的方向膨脹，雖槽口內的防火玻璃防火膠夾層在進出位方向也會有微量的膨脹，但鋼結構在火情高溫作用下，鋼結構高溫，鋼結構槽口的剛度變弱，有利于適應復合防火玻璃的微膨脹需求，從而達到耐火完整性的要求。防火膠夾層發泡膨脹，吸收火焰燃燒所帶來的高熱量，形成不透明的防火膠板，有效起到阻隔熱傳導的作用。在火燒到一定時間后，防火膠受熱發泡膨脹，最后脫落，進而導致下一片玻璃的破碎，下一片防火膠的受熱發泡膨脹，有效阻隔熱傳導。

火災時，防火玻璃幕墻的防火有效性，是防止火勢的蔓延，阻止竄煙，保證安全疏散和避難的關鍵。防火玻璃幕墻的設計、材料選擇、工廠加工、現場安裝及相關試驗，都關系到防火玻璃幕墻防火的有效性，應按照國家的相關規范及公安部的相關規定，做好每一個環節的相關工作，確保火災時安全疏散和避難。
